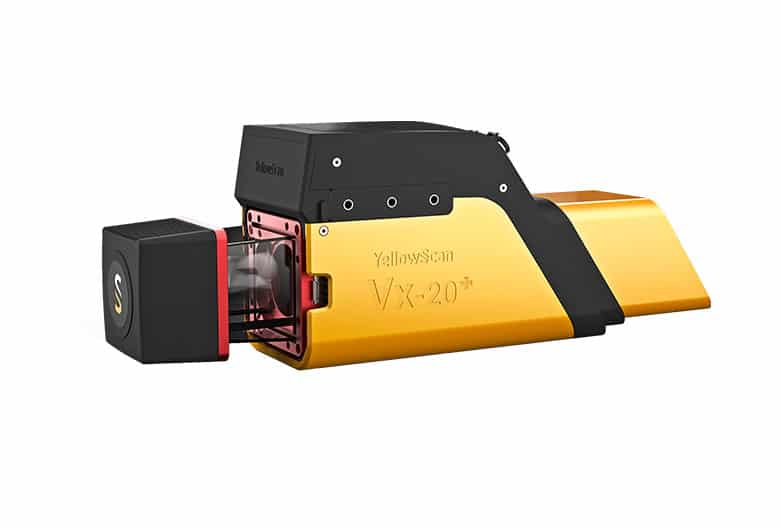

Série YellowScan Vx20



A solução mais precisa e precisa para o UAV LiDAR.

CONFIGURAÇÃO DO SISTEMA

Vx20-100

Scanner: RIEGL miniVUX-1UAV
Laser Pulse: 100kHz

Vx20-200

Scanner: RIEGL miniVUX-2UAV
Laser Pulse: 100kHz / 200kHz

Vx20-300

Scanner: RIEGL miniVUX-3UAV Laser
Pulse: 100kHz / 200kHz / 300kHz

Ter um alcance mais longo e um sistema mais preciso foram os requisitos da série Vx.

YellowScan Vx20 é o sistema totalmente integrado mais preciso na gama de produtos YellowScan. Pode voar até 100 m mantendo a precisão em toda a nuvem de ponto. A série Vx20 é ideal para aplicações que requerem descrições nítidas e precisas

O Max. Altitude

Precisão

Precisão

Peso da bateria incl.

100m

(330 pés)

1cm

(0,4″)

2,5 cm

(1″)

2.84kg

(6,25 lbs)

Tecnologias no interior

  • Applanix
  • Riegl

Integração UAV

  • Drones Multirotor
  • Helicóptero Drones

Diferenciadores chave

  • Nuvem de ponto de alta precisão
  • Gama maximizada
  • Valor de intensidade calibrado
  • Máxima precisão

ESPECIFICAÇÕES TÉCNICAS

Características gerais



Precisão

1cm

Precisão

2.5cm

Ecos por tiro

Até 5

Comprimento de onda laser

905nm

Solução GNSS-Inércia

Applanix APX-20UAV

Peso

Bateria de 2,84kg (6,25 lbs) incluída

Tamanho

L35 x W11 x H17

Autonomia

1,5 horas típicas.

Consumo de energia

25W

Temperatura de funcionamento

-20 a +40°C



Vx20-100

100kHZ

Tiros por segundo

100k sobre 360°

Campo de visão do scanner

360°

Altitude operacional de voo AGL alvos naturais > de 20%

100m

Densidade média de pontos @50m AGL, 5m/s, 90° FOV

50pts/m²



Vx20-200

100kHz

200kHz acima de 360°

Tiros por segundo

100k sobre 360°

200k sobre 360°

Campo de visão do scanner

360°

360°

Altitude operacional de voo AGL alvos naturais > de 20%

100m

85m

Densidade média de pontos @50m AGL, 5m/s, 90° FOV

50pts/m²

100pts/m²



Vx20-300

100kHz

200kHz acima de 360°

200kHz acima de 180°

300kHz

Tiros por segundo

100k sobre 360°

200k sobre 360°

100k sobre 180°

100 k sobre 120°

Campo de visão do scanner

360°

360°

180°

120°

Altitude operacional de voo AGL alvos naturais > de 20%

100m

85m

100m

100m

Densidade média de pontos @50m AGL, 5m/s, 90° FOV

50pts/m²

100pts/m²

100pts/m²

150 pts/m²

O pacote inclui:

Hardware

  • YellowScan Vx20-100 / 200 / 300
  • Filme resistente
  • Carregador e 2 baterias
  • Antena e cabo GNSS
  • 2 paus USB
  • Documentação



Software

Serviços

  • Apoio mundial, incluindo o primeiro ano de apoio ilimitado
  • Certificado de calibração de perfuração
  • 1 ano de garantia
  • Formação presencial ou online
